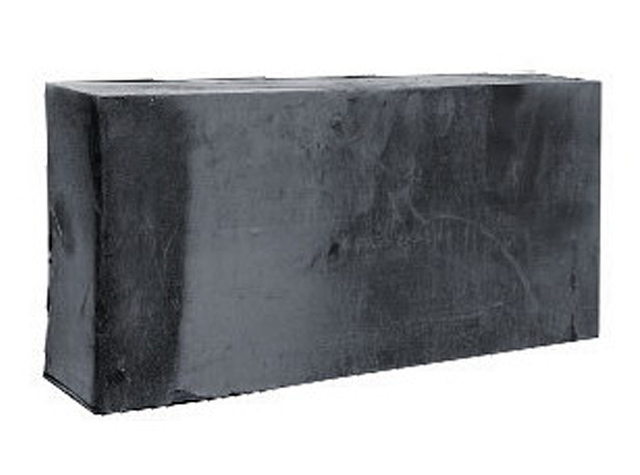

仿古青砖：仿古青砖是一种烧结砖，它是仿照古青砖的各类款式、按照古青砖的烧制方法，采用古青砖所用的黏土材料现代烧制而成的青砖。它的主要原料为黏土，黏土加水调和后挤压成型制成砖坯，阴干后的砖坯放入砖窑中，加热至900℃ -1100℃持续煅烧13 天—15天（300-360 小时），保持真空状态下遇水（缺氧）冷却4天（80-100 小时），在开放状态下冷却48 小时出窑。

烧结普通砖（红砖）：烧结普通砖是用黏土、页岩、煤炭等原材料，粉碎后将混合物手动捏合或机械压制，干燥在约900℃的温度下经过氧化烧结、焰焙烧5-8天，风冷后出窑。

尺寸偏差

尺寸偏差在砖砌体结构设计房屋中有非常重要的作用，它大小直接影响整个房屋结构的轴线位移及砖缝结合程度。仿古青砖因其传统烧制工艺和原料配比，烧制成的青砖收缩变形度小而均一，整体尺寸较规整；红砖因其烧结时间短，内燃添加多，收缩大，导致尺寸偏差大，从而减少了红砖使用范围。

外观质量

外观质量是衡量烧结砖产品质量的主要因素。

抗压强度

抗压强度是砖坯硬度的主要表现形式，是仿古青砖主要控制质量技术指标之一。

抗风化性能

抗风化性能是仿古青砖寿命长、耐久性的重要质量技术指标。通常砖的抗风化性能是以吸水率、饱和系数及冻融后平均质量损失率这三个质量技术指标来衡量。

泛霜

泛霜是烧结砖坯体内盐析反应的主要体现形式，是烧结砖主要质量技术指标之一。仿古青砖因其独特的无泛霜优势，可直接运用于清水墙及装饰墙；红砖原料中大量采用煤矸石、煤渣等工业废渣，使得黏土坯体中的硫酸盐含量增加，在黏土转烧过程中，采用余热利用工艺技术，使得三氧化硫浓度加大，致使红砖硫酸盐含量超标，导致大范围出现泛霜并加重的趋势，从而降低红砖外观美感及强度。

石灰爆裂

石灰爆裂对砖砌体影响较大，轻者影响外观，重者将使砌体强度降低直至破坏。仿古青砖烧结时间长，烧结温度恒定，在整个烧结过程中只有极少量或微量的粉煤灰颗粒未参加烧结过程，氧化钙（CaO）带入比例低，石灰爆裂现象少，红砖因其原料中带入大量的煤矸石、煤渣等工业废渣，原料加工不够细化，石灰质颗粒大，含量多，在高温烧制过程中生成过火石灰，吸水后过火石灰在砖体内膨胀，导致砖体石灰爆裂现象严重。

由传统方法烧制仿古青砖在各项质量技术指标上都明显优于烧结普通砖。古青砖抗压强度高，抗风化性能好，致使青砖建筑历经沧桑、千年不衰，仿古青砖选用传统烧制工艺，挑选特殊天然黏土，使仿古青砖更具有透气性强、吸水性好、可塑性强、净化空气、承传精粹的特点，如今仿古青砖广泛用于古建修复，现代仿古等各类建筑工程中，展现出的雍容典雅的古建筑风格是其他外墙材料无法替代的，仿古青砖与烧结普通砖（红砖）的质量研究分析，为建筑使用单位提供更好的数据参考，更为提高古建筑质量控制奠定了一定的基础。
